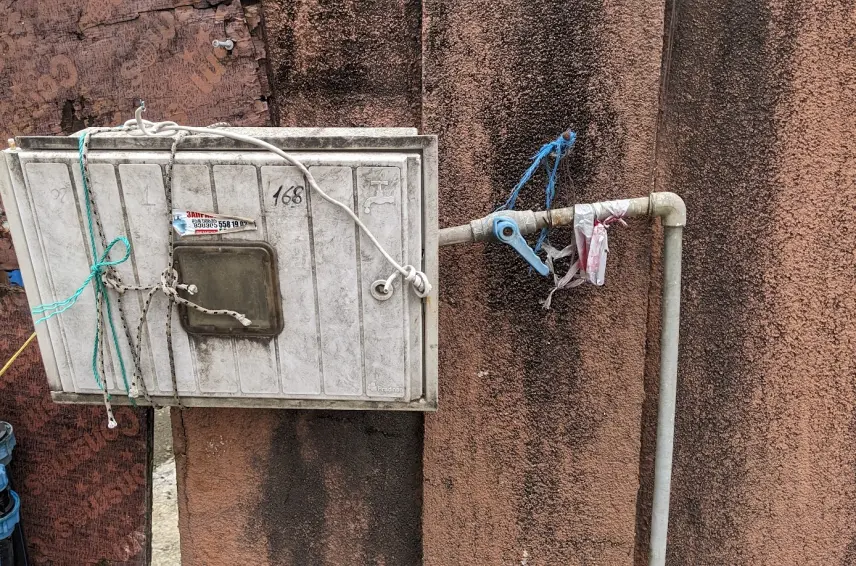

В Батуми (и не только) часто можно увидеть одну и ту же картину: на вводе воды в дом/апартамент/коммерческое помещение стоят шаровые краны, и ими регулируют напор, просто немного прикрывая.
Это кажется по-обывательски вполне логичным, но вот с инженерной точки зрения это неправильное использование запорной арматуры, и вот почему.

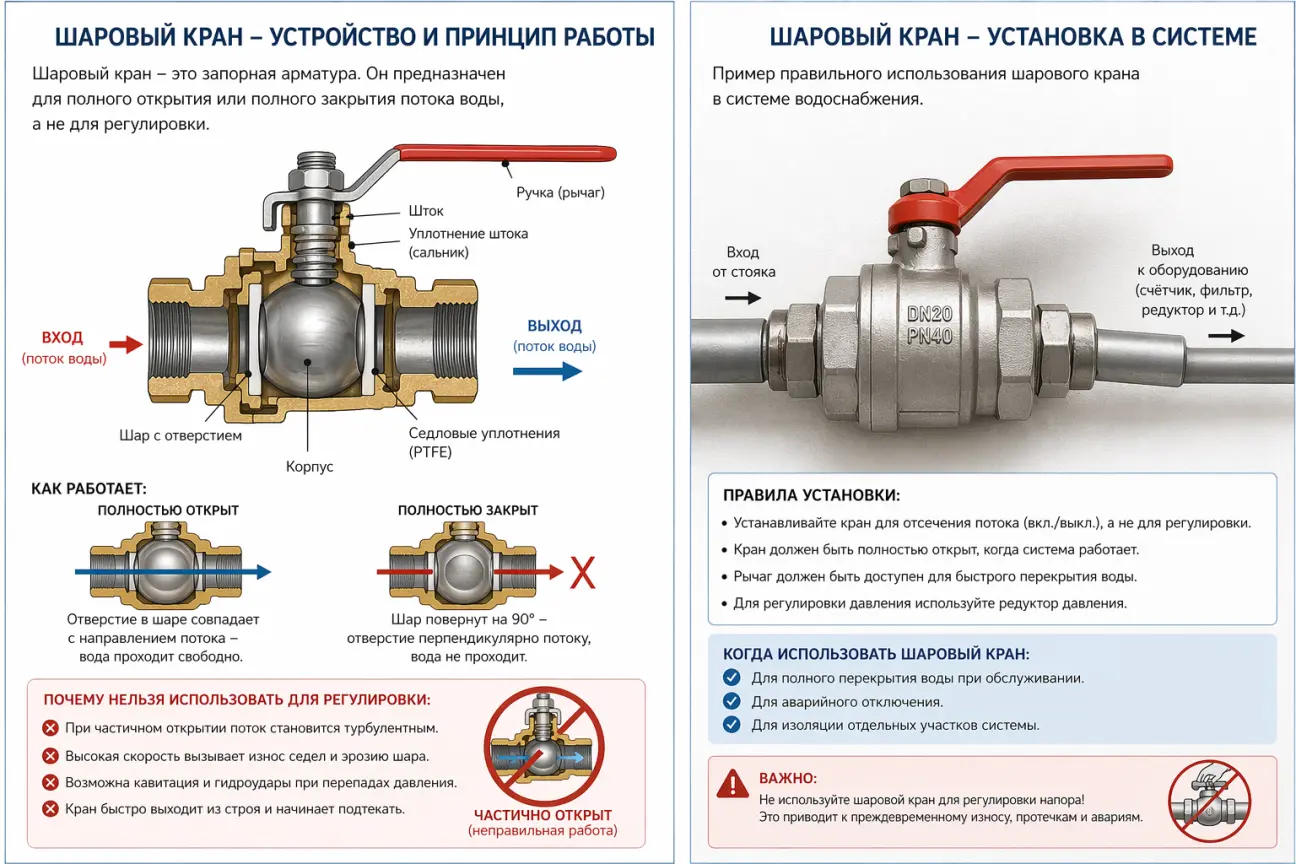

1. Что такое шаровой кран на самом деле
Шаровой кран - это запорная арматура, а не регулирующая. Вашему вниманию представлена иллюстрация выше.
Конструкция:
- шар с отверстием
- тефлоновые (PTFE) седла
- поворот на 90°
Есть только два штатных режима полностью открыт ИЛИ полностью закрыт. Это не личная интерпретация, а вполне себе стандарт:
- ISO 7121 — Ball valves for general purpose industrial applications
- EN 13828 — Building valves for potable water systems
2. Что происходит, когда вентиль на кране недокручивают
- Рост скорости потока и турбулентность. Согласно т.н. уравнения неразрывности потока: "Если сечение уменьшается, скорость увеличивается". Иначе говоря, в частично закрытом шаровом кране поток жидкости ускоряется, становится турбулетным.
- Как следствие происходит "износ сёдел". PTFE-седла рассчитаны на равномерный поток и полное открытие. При неполном струя бьёт в край седла, получаем эрозию. Кран перестаёт выполнять запорную функцию, начинаются подтекания. Справочно: Crane Technical Paper No. 410 — Flow of Fluids Through Valves
- Кавитация (вода может начинает "закипать" из-за падения давления, а потом эти пузырьки резко схлопываются). Согласно закону Бернулли при увеличении скорости давление падает, а если это падение значительно, получаем паровые пузырьки. Как результат микроповреждения металла и разрушение сёдел
- Нестабильный расход. Нелинейная характеристика шарового крана не позволяет точно отрегулировать воду, чуть повернул - поток резко изменился.
- Гидроудары. При частичном перекрытии возникают локальные скачки давления, что особенно критично в системах с насосами и при длинных трубах /гибких подводках

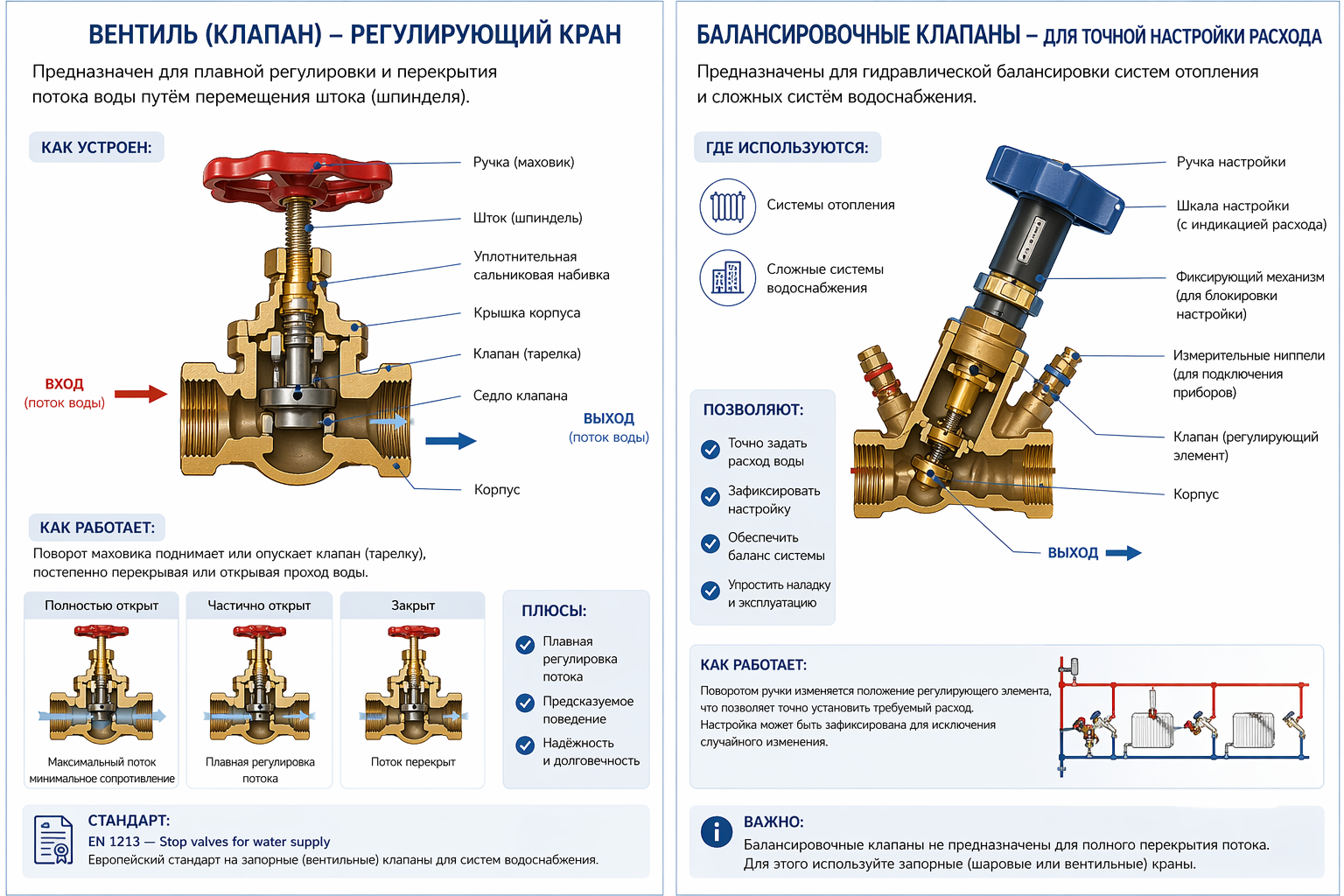

3. Какие краны предназначены для регулировки
- Вентиль(клапан). Работает через шток, постепенно перекрывает поток. Плавная регулировка, предсказуемое поведение. Справочно, стандарт: EN 1213 - Stop valves for water supply
- Балансировочный клапан. Используется в отоплении, сложных системах водоснабжения. Позволяет точно задать расход и зафиксировать настройку.

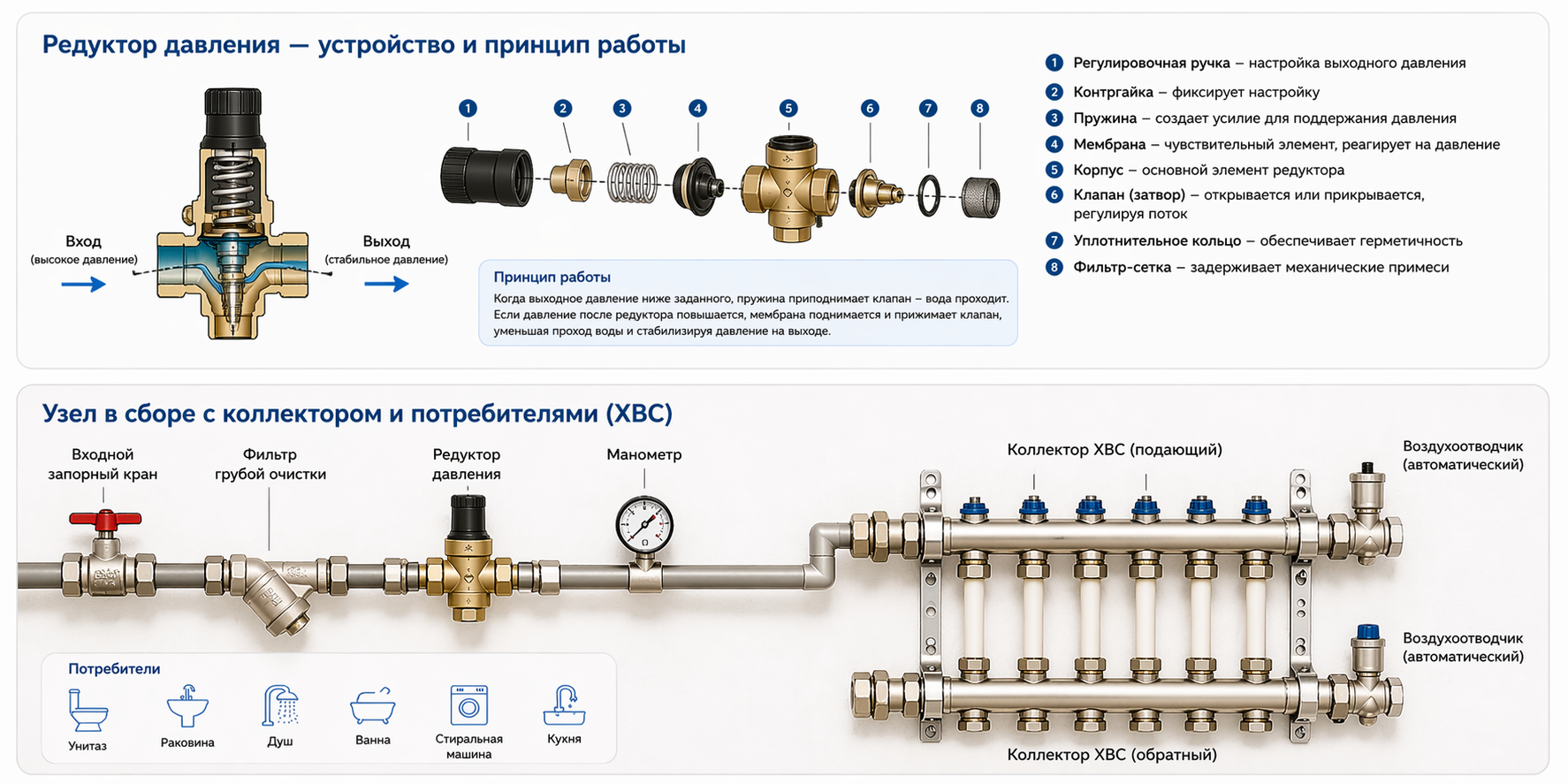

4. Что такое редуктор давления (PRV)
Это устройство, которое снижает вдодное давление и стабилизирует его на выходе. Стандарт: EN 1567 - Pressure reducing valves
Внутреннее устройство: мембрана или поршень, пружина и клапан.
Логика работы: если давление растет, клапан закрывается, если же наоборот - то открывается.
Норматив по давлению: бытовые системы: ~2–4 Bar, сантехника обычно рассчитана на ~3 Bar
Стандарт: DIN 1988 - Drinking water installations
5. Как должна выглядеть правильная схема
ввод → фильтр → редуктор давления → манометр → разводка
Здесь фильтр защищает от грязи, редуктор стабилизирует давление, манометр осуществляет контроль. Шаровые, как уже мы теперь знаем, только для отсечения, либо открыты, либо нет.
6. Почему в Батуми «душат краном»
На мой взгляд это компенсация проблемы, и никак не стандарт. Причины просты:
- высокое давление в сети (часто 6–10 Bar, это можно проверить манометром)
- отсутствие редуктора (может стоить на порядок выше обычного шарового вентиля)
- как будто бы логичные попытки вручную «уменьшить напор»
- давление прыгающее, часто по ночам оно резко может вырасти, создавая пугающую нагрузку на сети
Это обходное решение, а не правильная схема!
Вместо итога
- Шаровой кран не есть регулирующее устройство (ISO 7121, EN 13828)
- При частичном открытии он разрушается:
- изнашивается
- создаёт турбулентность
- может вызывать кавитацию
- Для регулировки используются вентильные клапаны (EN 1213)
- Правильное решение - редуктор давления (EN 1567)
